Gaskets For Sondex Plate Heat Exchanger





Model S4A    Hang-om

S15

S8 Sondersnap S8A    Hang-on S14A   Hang-on

S7A          Hang-on

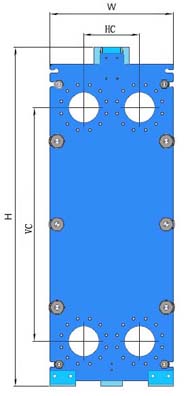

HC=mm 70 126   70 126 126
VC=mm 381 694   656 694 394

Model S19A S20 S20A   Hang-on S21 Sonderlock S21A   Hand-on S22 Sonderlock
HC=mm 192 126 126 225 225 225
VC=mm 700 894 894 719 719 719

Model S121 S30 S35 S37 Sonderlock S38 Sondersnap S39
HC=mm 480 202 283 238   202
VC=mm 1490  950 800 1441   1150

Model S41 S41A S43 Sonderlock S47 Sonderlock S50 S62 Sonderlock
HC=mm 296 296 395 225 202 296
VC=mm 890 890 791 1365 1450 1292

Model S64 Sonderlock S65 S65 Sonderlock S81 S100 Sonderlock S120
HC=mm 225 395 395 480 395 480
VC=mm 1771 1091 1091 1080 1489 1490
